La laveuse rotative de palettes LRPI CHAYOUX est conçue pour le lavage automatique de palettes réutilisables en plastique, bois, acier ou aluminium. Sa conception entièrement en acier inoxydable et son fonctionnement en circuit fermé en font une solution adaptée aux environnements industriels nécessitant un nettoyage régulier des palettes.
La palette est introduite dans la machine sur un plateau tournant motorisé. La vitesse de rotation et le nombre de tours sont programmables afin d’adapter le cycle au niveau d’encrassement. La rampe équipée de gicleurs en inox projette l’eau sous pression sur les différentes faces de la palette pendant sa rotation.
Avec une cadence paramétrable pouvant atteindre 60 palettes par heure, une pompe de lavage de 18,5 kW et une réserve d’eau de 900 litres, la LRPI permet d’organiser le lavage des palettes sans recourir à un tunnel linéaire. Le chargement et le déchargement s’effectuent au même poste, ce qui limite l’emprise nécessaire autour de la machine.
Matériel entièrement fabriqué dans nos ateliers de Champillon (51160) – FRANCE
La palette est positionnée sur un plateau tournant central motorisé réalisé en ronds inox. La vitesse de rotation ainsi que le nombre de tours sont programmables. Selon le niveau d’encrassement, plusieurs rotations peuvent ainsi être réalisées au cours d’un même cycle sans avoir à sortir puis réintroduire la palette dans la machine.
Le lavage est assuré par une rampe en tube inox équipée de nombreux gicleurs en acier inoxydable. Leur positionnement et leur orientation permettent de répartir les jets sur les différentes faces de la palette et d’atteindre les zones plus difficiles d’accès. La pompe de lavage de 18,5 kW alimente l’ensemble de la rampe afin de maintenir une action de lavage régulière pendant le passage des palettes dans la machine.
La vitesse de fonctionnement est paramétrable jusqu’à 60 palettes par heure. Le réglage de la vitesse de rotation et du nombre de tours permet d’adapter le cycle de lavage aux palettes traitées et à leur niveau de salissure.

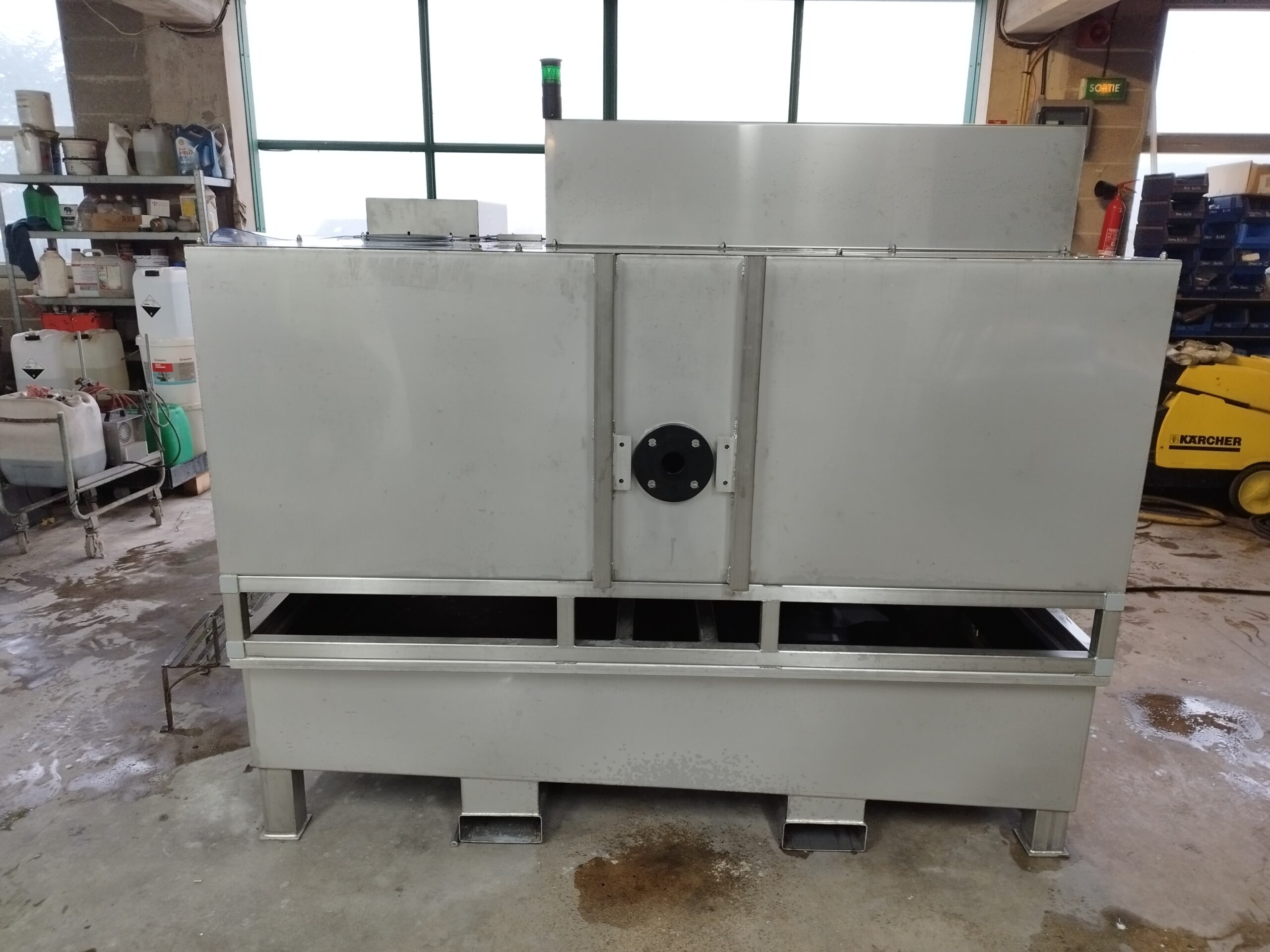

La LRPI fonctionne en circuit fermé avec une réserve d’eau de 900 litres, une pompe de circulation, une rampe de lavage et un tiroir filtrant en tôle perforée inox. L’eau récupérée retourne dans le circuit de lavage après filtration. Le fond de cuve à double pente facilite la vidange et le nettoyage de la réserve.

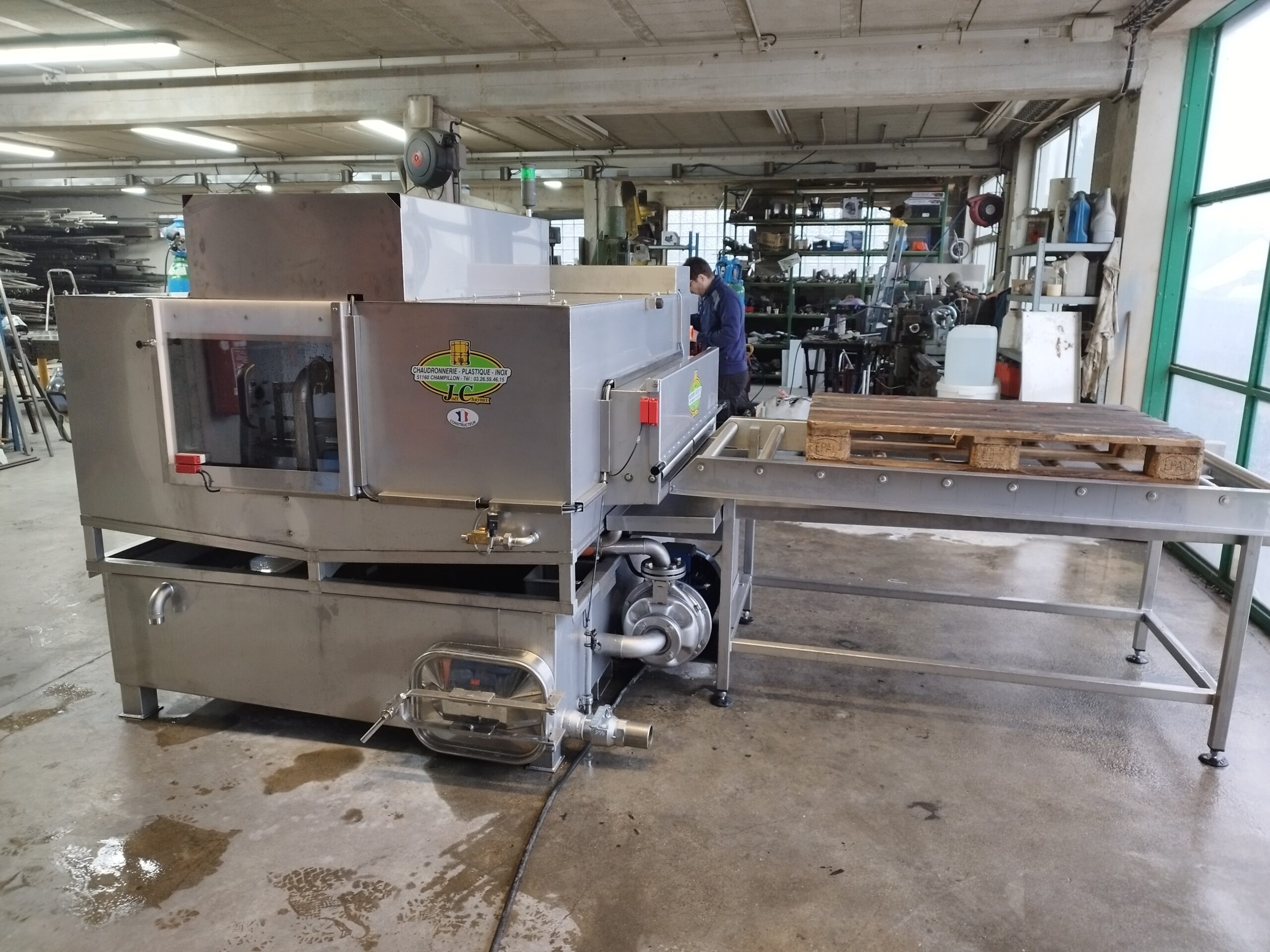

Contrairement à une laveuse à tunnel linéaire avec une entrée et une sortie distinctes, la LRPI permet de charger et de récupérer les palettes au même endroit. L’entrée est équipée d’un convoyeur en inox à rouleaux libres afin de faciliter leur introduction et leur sortie. Un bac placé sous le convoyeur récupère les égouttures.

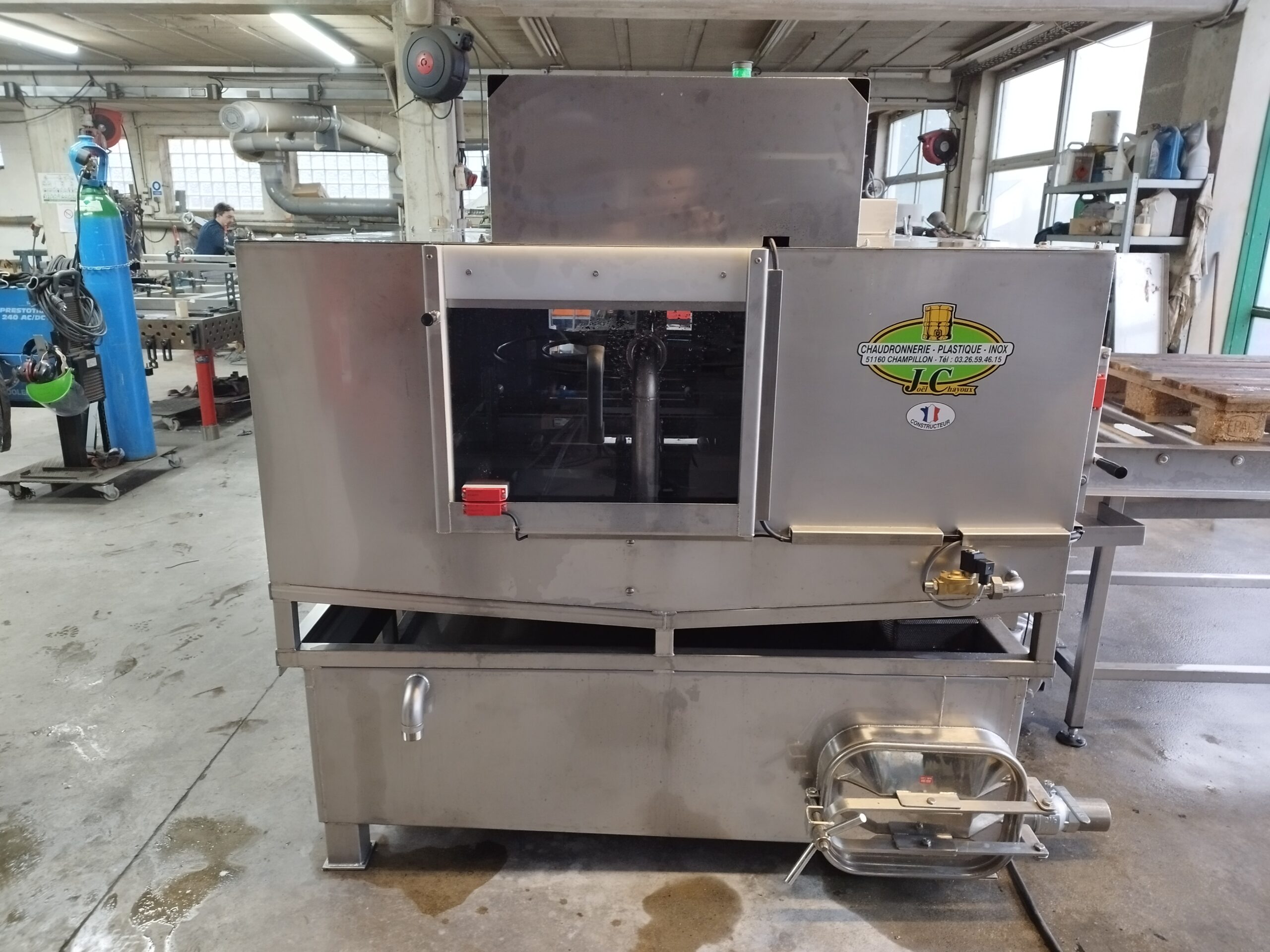

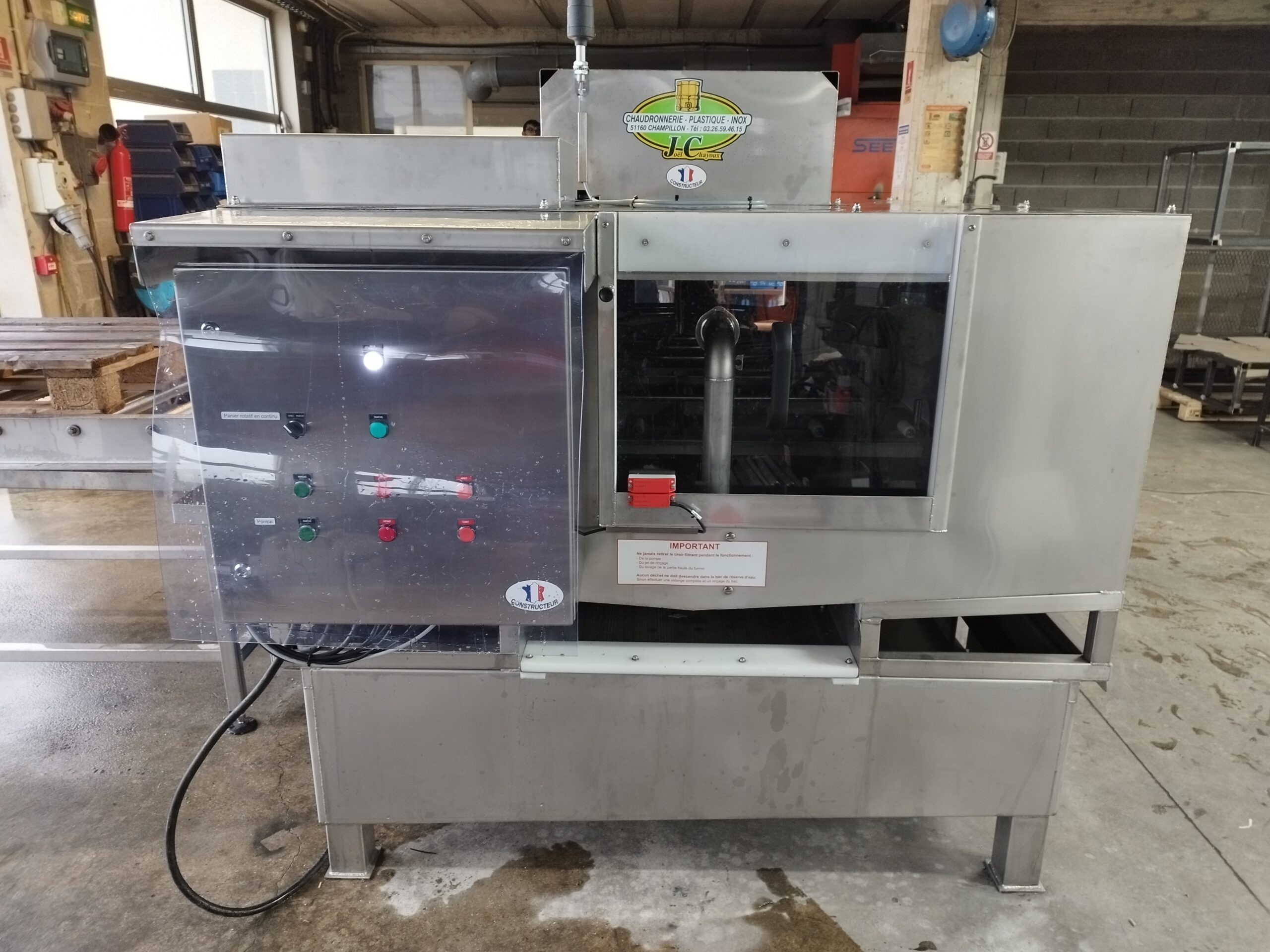

La zone de lavage est fermée par une porte en inox verrouillée pendant le cycle. La machine dispose également d’un système de sécurité pour les palettes mal positionnées. Un tube de niveau extérieur équipé d’un détecteur magnétique et d’un relayage participe à la protection de la pompe en contrôlant le niveau d’eau disponible.
Un seul opérateur peut assurer le chargement et le déchargement des palettes. Un convoyeur à rouleaux, positionné devant la machine à hauteur de travail, facilite l’introduction des palettes dans la laveuse et leur récupération en sortie. Cette configuration permet également d’organiser le poste avec deux opérateurs lorsque la cadence de production le nécessite.
| Référence : | LRPI |
| Fabrication : | Construction entièrement en acier inoxydable |
| Longueur hors tout : | 2 215 mm |
| Largeur hors tout : | 2 518 mm |
| Hauteur hors tout : | 1 744 mm |
| Hauteur de chargement : | 900 mm du sol |
| Dimensions maximales des palettes : | Format Europe standard : 1 200 × 800 mm |
| Cadence : | Jusqu’à 60 palettes/h, vitesse paramétrable |
| Réglage du cycle : | Vitesse de rotation et nombre de tours programmables |
| Convoyeur : | Convoyeur inox à rouleaux libres avec bac inox de récupération des égouttures |
| Plateau : | Plateau tournant central motorisé en ronds inox |
| Rampe de lavage : | Tube inox équipé de gicleurs inox orientés vers les différentes faces de la palette |
| Pompe de lavage : | 18,5 kW, turbine inox, moteur IE3 |
| Réserve d’eau : | 900 L |
| Fond de cuve : | Double pente pour faciliter la vidange |
| Trop-plein : | Oui |
| Vidange : | Vanne manuelle 1" et porte de vidange 440 × 330 mm |
| Accès pour nettoyage : | Ouvertures latérales |
| Filtration : | Tiroir filtrant en tôle perforée inox |
| Rinçage : | Rampe de rinçage commandée par électrovanne |
| Vidange du bac : | Vanne de vidange totale manuelle de 1" et porte de vidange 440 x 330 mm |
| Filtration : | Tiroir filtrant en tôle perforée inox |
| Consommation électrique : | 20 kW/h - 37 A - 400 V triphasé - 50 Hz |
| Alimentation électrique : | 3 phases + neutre + terre, à prévoir par le client |
| Eau de lavage : | Fonctionnement en circuit fermé, remplissage de la cuve au minimum une fois par jour selon l'utilisation et la salissure |
| Socle : | Structure sur 4 pieds avec platine reposant au sol et passage de fourches pour assurer la manutention |
| Système chauffant pour le lavage à l’eau chaude 15kw |
| Etude sur-mesure pour le lavage de palettes plus grandes |
Cette vidéo présente la laveuse rotative de palettes inox en conditions de fonctionnement. Elle permet de visualiser le chargement de la palette, sa rotation pendant le cycle ainsi que l’action du système de lavage sur ses différentes faces.
Découvrez également le déroulement du cycle et le principe de fonctionnement de la machine avant l’évacuation de la palette lavée.
Chaque installation peut présenter des contraintes différentes en matière de dimensions de palettes, de cadence, d’encrassement ou de manutention. La laveuse rotative LRPI peut être configurée en fonction de ces besoins et complétée par différents équipements pour faciliter le chargement et le déchargement des palettes.
Présentez-nous votre projet afin d’étudier la configuration adaptée à votre production.
