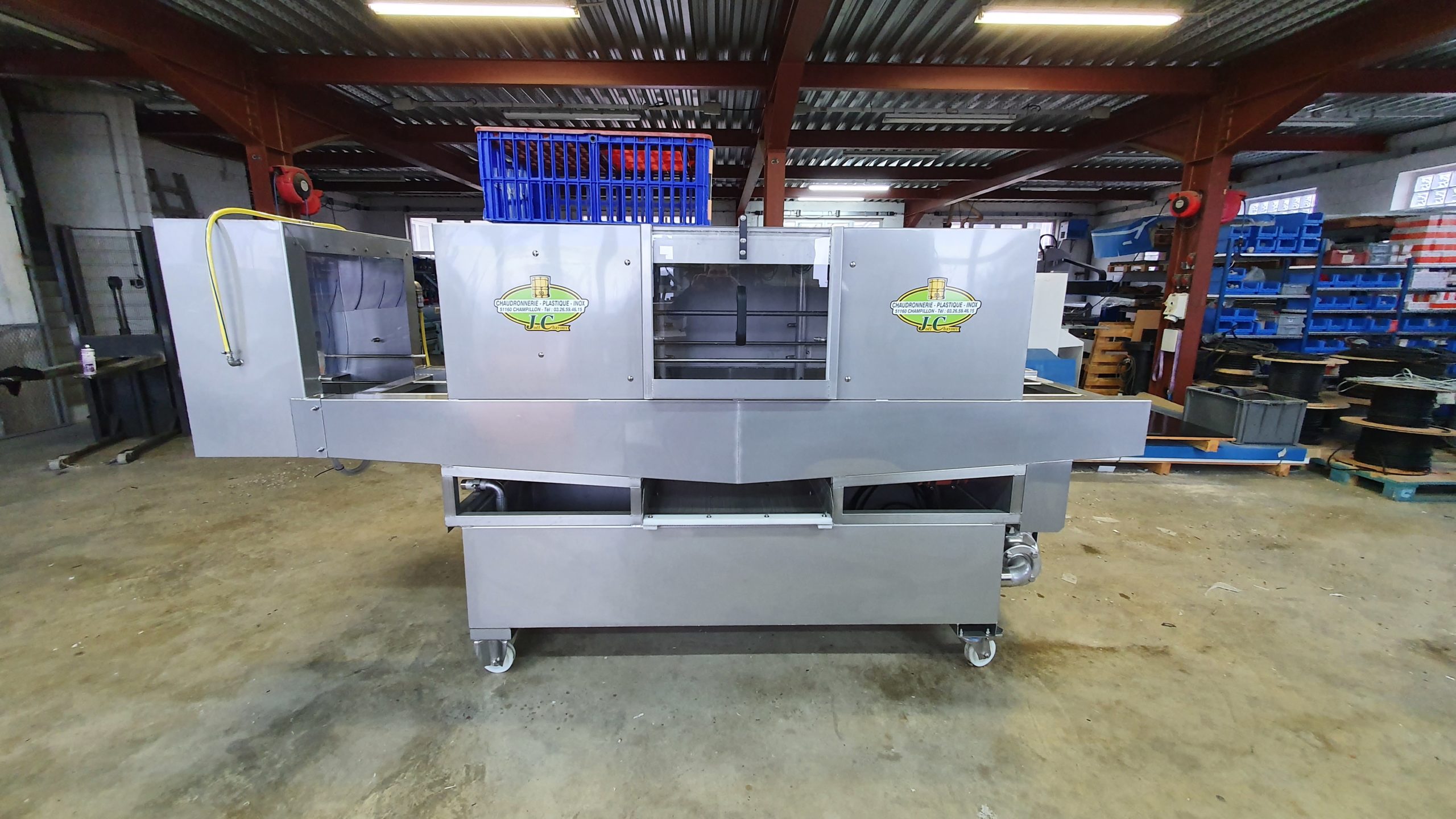

La laveuse de caisses LCPI est conçue pour les professionnels qui recherchent une machine robuste en acier inoxydable et une qualité de lavage adaptée à une utilisation régulière. Elle permet de nettoyer automatiquement les caisses, cagettes, casiers et autres contenants réutilisables dans de nombreux secteurs, notamment la viticulture, l’agroalimentaire et l’industrie.
Grâce à son convoyage automatique à vitesse réglable, la LCPI peut atteindre une cadence de 1 100 caisses par heure. Son système de lavage repose sur deux rampes équipées de gicleurs en inox, associées à une pompe de 11 kW. La disposition des gicleurs permet de diriger les jets vers les différentes faces des contenants pendant leur passage dans le tunnel. L’eau de lavage est ensuite récupérée et remise en circulation grâce au fonctionnement en circuit fermé, afin de limiter les renouvellements d’eau pendant le cycle de lavage.
Pour les besoins nécessitant un investissement plus accessible et une machine polyvalente, la laveuse de caisses LCJC constitue une autre solution. Sa construction en polyéthylène et sa cadence réglable jusqu’à 800 caisses par heure permettent de répondre à de nombreuses applications professionnelles.
Matériel entièrement fabriqué dans nos ateliers de Champillon (51160) – FRANCE
La vitesse de fonctionnement est réglable de 200 à 1 100 caisses par heure afin de s’adapter aux différents rythmes de production. Le variateur mécanique permet d’ajuster l’avancement des contenants dans le tunnel et d’adapter facilement la cadence selon les besoins de l’installation.
La structure, la chaîne d’entraînement et les principaux éléments de lavage sont réalisés en acier inoxydable. Cette conception est particulièrement adaptée à une utilisation professionnelle régulière, dans un environnement où la machine est fréquemment en contact avec l’eau et soumise à des opérations répétées de lavage.
Les caisses traversent un tunnel équipé de deux rampes de lavage munies de gicleurs en acier inoxydable. Installés sur des supports soudés selon des angles définis, les gicleurs orientent les jets vers les différentes zones des contenants afin d’agir sur leurs faces intérieures et extérieures pendant leur passage dans la machine.
Le système de lavage est alimenté par une pompe de 11 kW équipée d’une turbine en acier inoxydable et d’un moteur IE3. Elle assure l’alimentation des deux rampes et la distribution de l’eau vers les différents gicleurs. L’ensemble forme ainsi un circuit de lavage conçu pour accompagner les caisses pendant toute leur progression dans le tunnel.
La laveuse dispose d’une réserve d’eau intégrée de 600 litres. Pendant le fonctionnement, l’eau utilisée pour le lavage est récupérée puis remise en circulation dans le circuit. Ce fonctionnement en circuit fermé permet de réutiliser l’eau au cours du cycle et de limiter les besoins en eau neuve pour alimenter les rampes de lavage.
Après leur passage dans la zone de lavage, les caisses bénéficient d’une phase de rinçage à l’eau claire avant de sortir de la machine. Cette étape est distincte du circuit fermé utilisé pour le lavage et complète le processus après l’action des rampes et des gicleurs.
Grâce à son convoyage automatique et à sa vitesse réglable, la laveuse peut s’adapter à différents besoins de production et à plusieurs types de contenants réutilisables. Elle peut fonctionner de manière autonome ou être intégrée dans une ligne afin d’organiser plus facilement les différentes étapes de manutention et de lavage.
| Référence : | LCPI |
| Fabrication : | Structure en acier inoxydable |
| Longueur totale : | 2953 mm, guidage par rond inox |
| Largeur hors tout : | 1178 mm |
| Hauteur du convoyeur : | 1058 mm |
| Hauteur hors tout : | 1702 mm |
| Poids à vide : | 548 kg |
| Poids total avec eau : | 1198 kg |
| Cadence : | 200 à 1 100 caisses/h, vitesse réglable par variateur mécanique |
| Largeur maxi à l'entrée : | 600 mm |

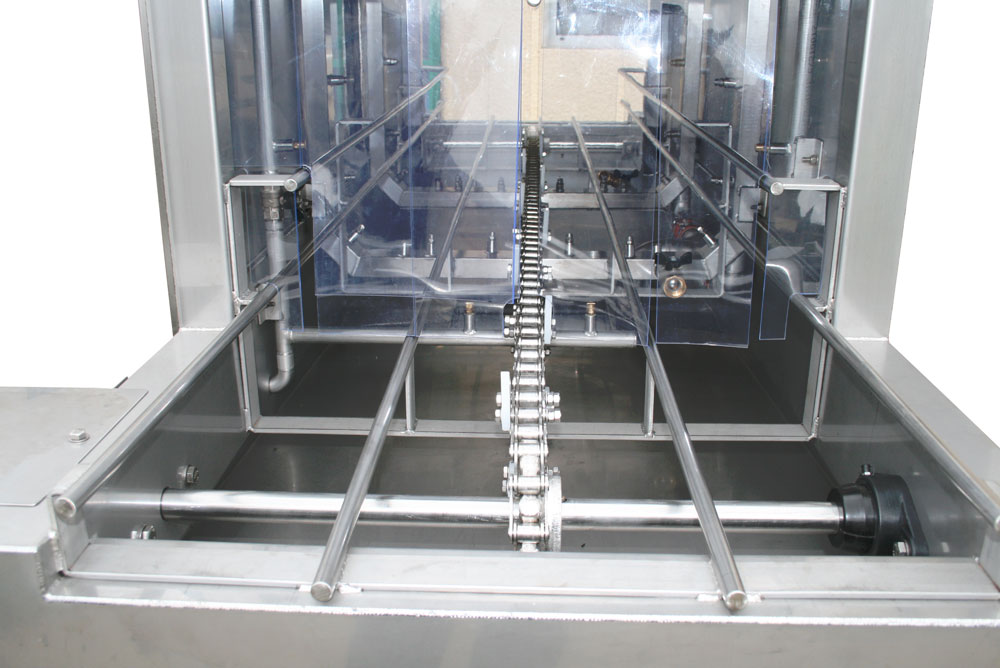

| Entraînement des caisses : | Chaîne de type moto de grosse section en acier inoxydable, équipée de taquets. Sa conception limite l’effet d’écran et permet aux jets d’atteindre efficacement l’intérieur des cagettes |
| Tunnel et rampes de lavage : | 2 rampes de lavage équipées de gicleurs en inox, judicieusement orientés pour nettoyer toutes les faces intérieures et extérieures des caisses |
| Pompe de lavage : | Corps et turbine inox, puissance 11 kW, moteur IE3 |
| Bac de réserve d'eau : | 600 L, fond en pointe de diamant pour faciliter la vidange, raccord de remplissage 1" 1/4 |
| Filtration : | Tiroir filtrant de grande surface pour la récupération des déchets |
| Rinçage : | Rinçage intérieur et extérieur à l’eau claire en sortie de tunnel |
| Eau de lavage : | Eau recyclée en circuit fermé |
| Consommation d'eau de rinçage : | Facultatif : 1 m³/h, raccord ¾" |
| Consommation électrique (sans système chauffant) : | 11,37 kW/h, 23,5 A, 400 V triphasé, 50 Hz |
| Alimentation électrique (sans système chauffant) : | Câble d’environ 5 m, fiche européenne 32 A, 3 phases + terre |
| Socle : | 4 roulettes inox : 2 fixes et 2 pivotantes avec frein |
| Système de chauffage permettant de réaliser le lavage des caisses à l’eau chaude afin de répondre aux besoins spécifiques de nettoyage. |

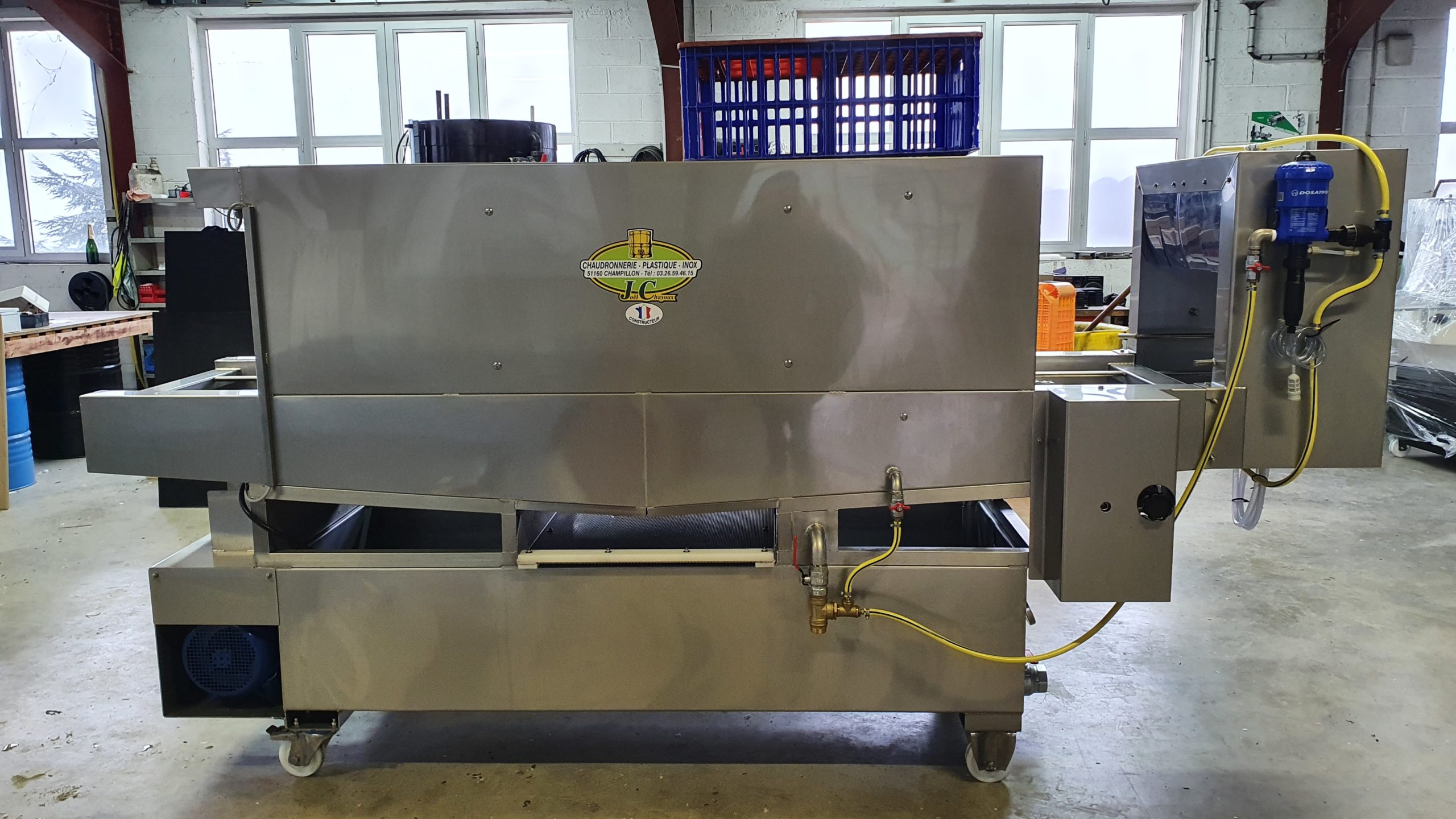

| Pompe doseuse pour l’injection contrôlée de produits dégraissants et/ou désinfectants dans le circuit de lavage. |
| Tambour rotatif assurant la filtration automatique de l’eau. Il est particulièrement adapté lorsque le lavage génère beaucoup de déchets. Ainsi, les interventions manuelles sur la filtration sont réduites. |
| Grosse brosse rotative pour le brossage du fond extérieur des caisses |
| Convoyeur motorisé et/ou à rouleaux libres, entièrement construit en acier inoxydable. Disponible en éléments de 1, 2 ou 3 mètres, pouvant être assemblés afin d’obtenir la longueur de convoyage souhaitée en entrée et/ou en sortie de machine |
Découvrez la laveuse de caisses en acier inoxydable LCPI en fonctionnement. La vidéo permet de visualiser le passage des caisses dans le tunnel et le principe de lavage de la machine.
Vous recherchez une laveuse de caisses en acier inoxydable adaptée à vos contenants et à votre cadence de production ? Indiquez-nous le type de caisses à laver, leurs dimensions, la cadence recherchée et vos contraintes d’installation. CHAYOUX étudiera votre projet afin de vous proposer une configuration adaptée.
