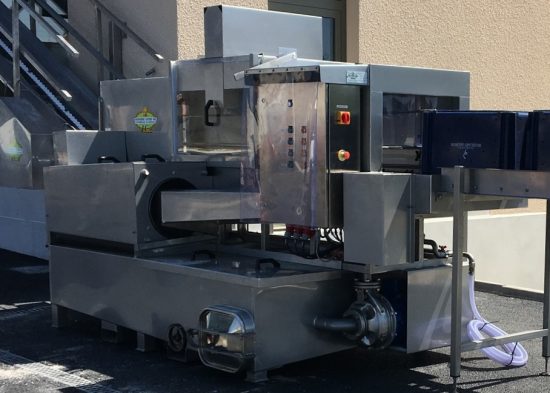

La laveuse de caisses grande cadence LCIGC est conçue pour le lavage intensif et continu des caisses et cagettes réutilisables. Entièrement réalisée en acier inoxydable, elle répond aux besoins des centres de pressurage, exploitations et sites industriels devant traiter rapidement de gros volumes de contenants.
Avec une cadence réglable pouvant atteindre 1 780 caisses par heure, la LCIGC associe une forte puissance de lavage à une grande autonomie. Sa réserve d’eau de 1 150 litres, son système de filtration automatique et sa pompe de lavage haute capacité permettent de maintenir un fonctionnement continu tout en limitant les interventions de l’opérateur.
La machine peut fonctionner de manière autonome ou être intégrée dans une ligne automatisée de convoyage. Sa conception permet notamment le passage des cagettes de type Stamp et Allibert sans réglage préalable, tout en assurant le lavage des faces intérieures et extérieures des contenants.
Matériel entièrement fabriqué dans nos ateliers de Champillon (51160) – FRANCE
La LCIGC est conçue pour fonctionner en continu avec une cadence réglable pouvant atteindre 1 780 caisses par heure. L’avancement automatique est piloté par un variateur électronique afin d’adapter la vitesse au rythme de production. La machine accepte notamment les cagettes de type Stamp et Allibert sans réglage préalable, ce qui facilite les changements de format au cours de l’utilisation.

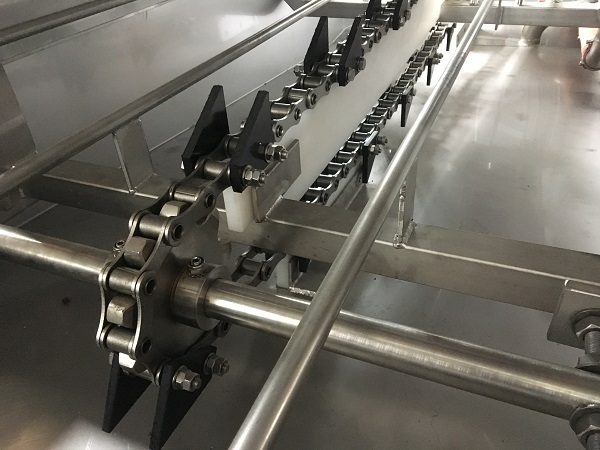

Les caisses sont entraînées par une chaîne en acier inoxydable de grosse section, de type moto, équipée de taquets et entraînée par motoréducteur. Sa conception limite l’effet d’écran sous les contenants afin de laisser les jets d’eau atteindre efficacement leur face intérieure tout en assurant un avancement régulier dans le tunnel.

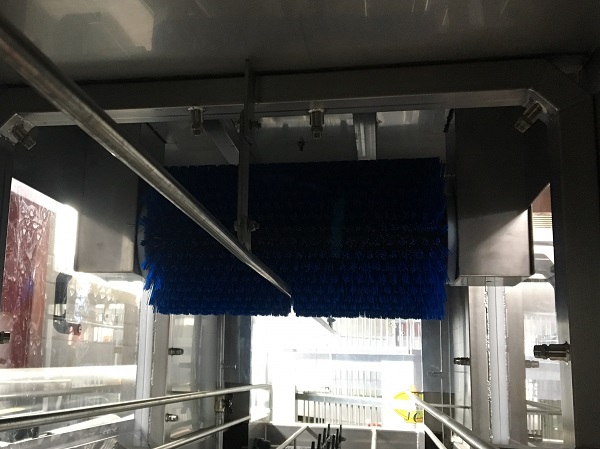

Le tunnel comporte 2 rampes de lavage équipées de 28 gicleurs en inox, judicieusement orientés pour atteindre les faces intérieures et extérieures des caisses. Les gicleurs sont conçus pour résister à l’abrasion des eaux chargées et fonctionnent avec une pression annoncée de 5,5 bars par buse. Une grosse brosse rotative complète l’action des jets en assurant le brossage du fond extérieur des cagettes.
La LCIGC est équipée d’une pompe centrifuge intégrée de 18,5 kW, avec turbine en acier inoxydable et moteur IE3. Son débit annoncé de 80 m³/h fournit l’énergie hydraulique nécessaire au fonctionnement des rampes de lavage et permet de maintenir une action de nettoyage soutenue, adaptée aux volumes importants de caisses à traiter.

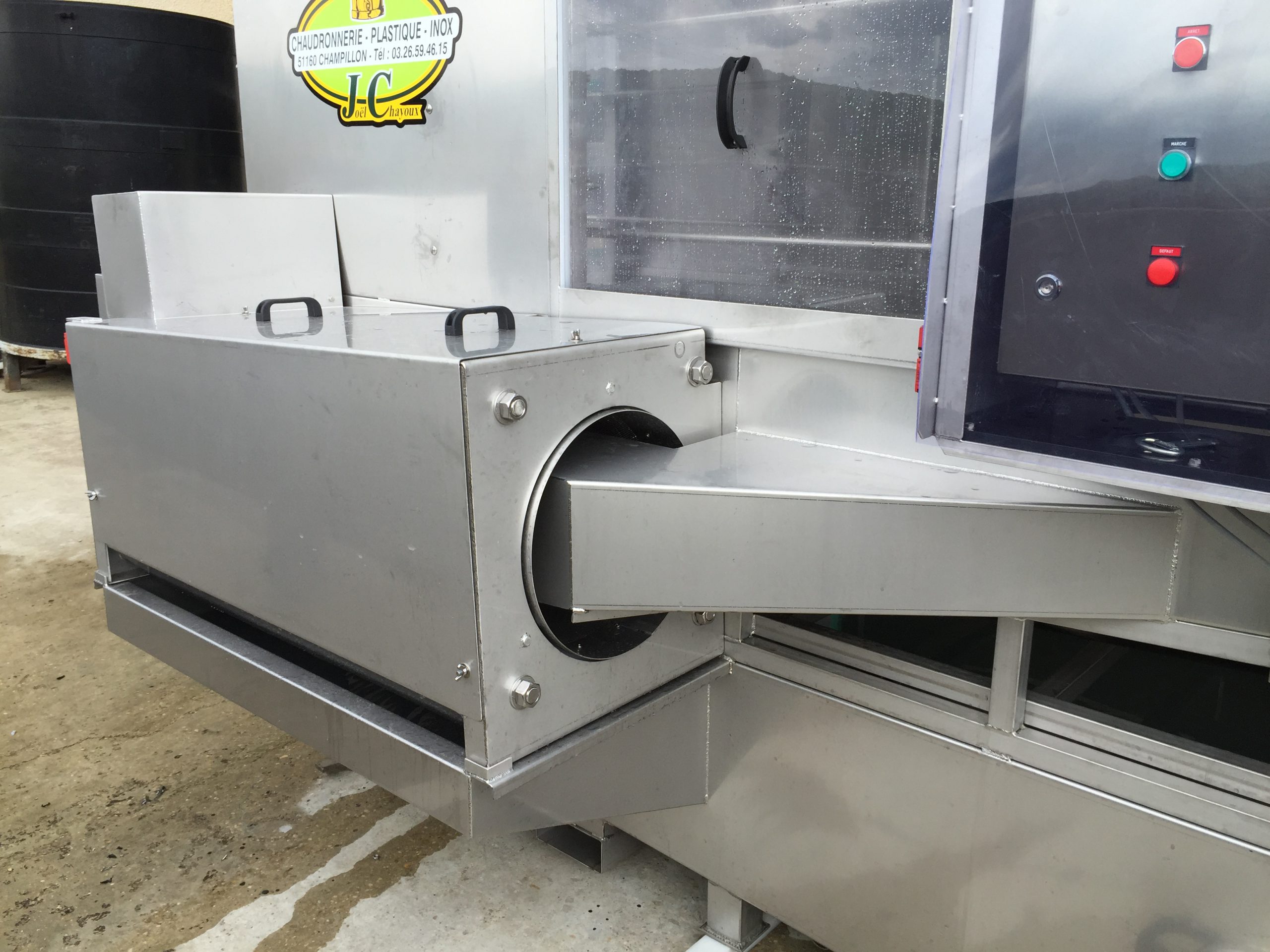

Le bac de réserve possède une capacité de 1 150 litres et fonctionne en circuit fermé afin de réutiliser l’eau de lavage. La filtration est assurée par un tambour tournant automatique qui sépare les déchets de l’eau sans intervention permanente de l’opérateur. Les déchets sont évacués vers une cagette placée en bout de filtre. Le bac bénéficie également d’un fond à double pente, d’une large porte de vidange et de grandes ouvertures latérales facilitant son nettoyage.
En sortie de tunnel, les caisses peuvent être rincées intérieurement et extérieurement à l’eau claire. Une électrovanne pilote automatiquement la coupure ou l’alimentation de la rampe de rinçage en fonction du fonctionnement de la chaîne d’entraînement, afin d’éviter une consommation inutile lorsque les caisses ne circulent pas. Le rinçage reste facultatif selon l’utilisation de la machine, la consommation annoncée est alors d’environ 1 m³/h.

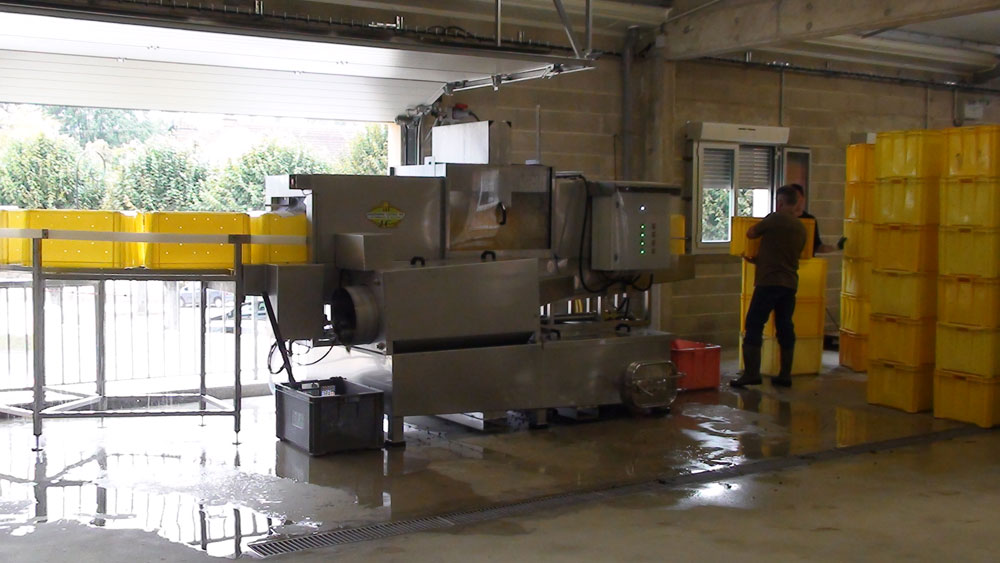

La LCIGC peut fonctionner de manière autonome ou être intégrée dans un système automatisé de convoyage des caisses, notamment avec chargement automatique des pressoirs. Sa conception permet donc de l’utiliser aussi bien comme poste de lavage indépendant que comme élément d’une ligne de production à grande cadence. Des convoyeurs inox peuvent également être ajoutés en entrée ou en sortie selon l’organisation de l’installation.
| Référence : | LCIGC |
| Fabrication : | Structure en acier inoxydable |
| Longueur totale : | 3 980 mm, guidage par rond inox |
| Largeur hors tout : | 1 580 mm porte de vidange fermée, 2 019 mm porte ouverte |
| Hauteur du convoyeur : | 1 119 mm |
| Hauteur hors tout : | 2 163 mm |
| Poids à vide : | 1 100 kg |
| Poids total avec eau : | 2 250 kg |
| Niveau sonore : | 90 dB |
| Cadence : | Jusqu’à 1 780 caisses/h, vitesse réglable par variateur électronique |
| Largeur maxi à l’entrée : | 600 mm |
| Entraînement des caisses : | Chaîne de type moto en acier inoxydable, de grosse section, équipée de taquets et conçue pour ne pas créer d’effet d’écran lors du lavage intérieur des cagettes. Entraînement par motoréducteur assurant un avancement régulier |
| Tunnel et rampes de lavage : | 2 rampes de lavage équipées de gicleurs inox, judicieusement orientés pour nettoyer toutes les faces intérieures et extérieures des caisses |
| Pompe de lavage : | Pompe centrifuge intégrée, turbine inox, puissance 18,5 kW, moteur IE3 |
| Débit de la pompe : | 80 m³/h |
| Pression de lavage : | 5,5 bars par buse |
| Nombre de buses : | 28 buses |
| Brosse de lavage : | Grosse brosse rotative pour le brossage du fond extérieur des cagettes |
| Bac de réserve d’eau : | 1 150 L, fond à double pente prononcée pour faciliter la vidange, raccord de remplissage mâle 1" |
| Trop-plein : | Oui |
| Vidange du bac : | Large porte extérieure rectangulaire |
| Accès nettoyage du bac : | Grandes ouvertures latérales facilitant le nettoyage du bac |
| Filtration : | Tambour tournant automatique pour la séparation des déchets, avec évacuation vers une cagette en bout de filtre |
| Rinçage : | Rinçage intérieur à l’eau claire en sortie de tunnel |
| Électrovanne de rinçage : | Coupure pilotée automatiquement en fonction de la chaîne d’entraînement |
| Eau de lavage : | Eau recyclée en circuit fermé |
| Consommation d’eau de rinçage : | Facultatif : environ 1 m³/h, raccord 1" |
| Consommation électrique : | 21 kW/h, 42 A, 400 V triphasé, 50 Hz |
| Alimentation électrique : | Câble d’environ 5 m, fiche européenne 63 A, 3 phases + terre |
| Socle : | Structure sur 6 pieds avec semelles |
| Système de chauffage permettant le lavage des caisses à l’eau chaude afin de répondre aux besoins spécifiques de nettoyage. |
| Pompe doseuse permettant l’injection contrôlée de produits dégraissants et/ou désinfectants dans le circuit de lavage. |
| Convoyeur motorisé et/ou à rouleaux libres, entièrement construit en acier inoxydable. Disponible en éléments de 1, 2 ou 3 mètres, pouvant être assemblés afin d’obtenir la longueur de convoyage souhaitée en entrée et/ou en sortie de machine. |
Découvrez la laveuse de caisses grande cadence LCIGC en fonctionnement et observez concrètement le convoyage, le lavage et l’enchaînement des caisses dans la machine.
Ces vidéos permettent de visualiser la LCIGC en conditions réelles d’utilisation, notamment son fonctionnement à cadence élevée et son intégration dans une ligne de convoyage. Elles donnent également un aperçu de la circulation des caisses dans le tunnel de lavage et des différentes configurations possibles selon l’installation.
Vous devez laver un volume important de caisses ou intégrer une laveuse dans une ligne de production existante ? Présentez-nous vos contenants, votre cadence et les contraintes de votre installation.
CHAYOUX étudie votre besoin afin de vous proposer une configuration de laveuse LCIGC adaptée à votre activité, avec les équipements et solutions de convoyage nécessaires à votre installation.
